FORZEX BLA plus для тріщинуватого та нетріщинуватого бетону
Опис
Завдяки високій продуктивності та легкому та швидкому монтажу, FORZEX BLA plus із європейською технічною оцінкою може використовуватися для широкого спектра застосувань. Довга різьба та два затверджені глибини анкерування забезпечують більшу гнучкість у використанні. Опція зменшеної глибини анкерування заощаджує час при свердлінні та зменшує зусилля при встановленні. Використання свердла з відсмоктуванням пилу усуває потребу у продуванні отвору.
Анкери FORZEX BLA plus M8–M20 також схвалені для використання при сейсмічних навантаженнях C1 та C2 (до довжини анкера 210 мм). Використання ущільнювальної шайби VS2 ще більше підвищує допустиме сейсмічне навантаження.
Варіант FORZEX BLA plus sh, оцинкований методом шеродизації (товщина цинкового покриття понад 40 мкм), забезпечує підвищений захист від корозії у порівнянні з електрооцинкуванням.
Для дерев’яного будівництва доступна версія FORZEX BLA-UH plus, укомплектована шайбою DIN EN ISO 7094 (DIN 440).
Переваги
- Схвалено для використання в тріщинуватому та нетріщинуватому бетоні (Опція 1).
- Схвалено для сейсмічних навантажень, категорії C1 та C2 (M8-M20, макс. довжина анкера 210 мм).
- Допущено для використання при впливі вогню (вогнестійкість R30–R120).
- Підходить для щільних природних каменів (без сертифікації).
- Дві ефективні глибини анкерування для більшої гнучкості (M8-M16, макс. довжина анкера 210 мм).
- Менша глибина анкерування зменшує час свердління та встановлення.
- Стандартна глибина анкерування підходить для максимальних навантажень.
- Економічний варіант – короткі "s" версії з єдиною ефективною глибиною анкерування (M8-M16).
- Підходить для монтажу на поверхню, крізного та дистанційного кріплення.
- Підходить для встановлення у системах пожежогасіння, що відповідають вимогам VdS.
- Сертифіковано FM для установки систем спринклерного пожежогасіння (M10-M16).
- Пройшло випробування на ударостійкість Швейцарським федеральним управлінням цивільного захисту.
Застосування
Середнє та важке анкерування в тріщинуватому та нетріщинуватому бетоні:
- Сталеві балки
- Опорні плити
- Канали та рейки
- Дерев'яні конструкції
Технічні характеристики
- Діапазон навантажень: 2,4 кН – 96,8 кН
- Клас бетону: C20/25 – C50/60
- Розміри анкерів: M8 – M27
- Глибина анкерування: стандартна та зменшена
- Сейсмічне навантаження: C1/C2 для M8 – M20 (до 210 мм)

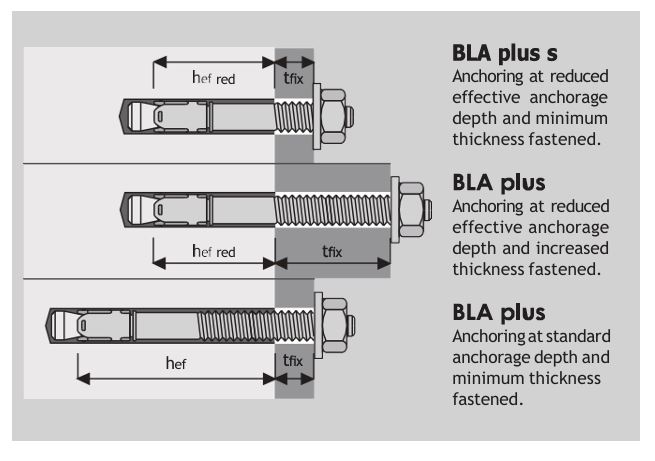

Приклад монтажу
Анкерування при:
- Зменшеній ефективній глибині анкерування та мінімальній товщині матеріалу.
- Зменшеній ефективній глибині анкерування та збільшеній товщині матеріалу.
- Стандартній ефективній глибині анкерування та мінімальній товщині матеріалу.
